建筑物防雷器设计与选型
[ 浏览点击:9723 ] [ 发布时间:2014-12-30 13:25:25 ] 字体:[ ] [ 返回 ]

建筑物电源系统电涌保护器设计方案和产品选型


1、建筑物电源系统电涌保护器选型说明

    本方案是依据GB 50057-2010《建筑物防雷设计规范》、GB 50343-2012《建筑物电子信息系统防雷技术规范》的设计要求,针对建筑物电源系统电涌保护器设计和产品选型的解决方案。广泛适用于工厂企业、办公大楼、高层建筑、火车站、飞机场、展览馆、电信、银行、学校、医院等建筑物电源系统的雷电防护。


2、建筑物电源系统电涌(浪涌)多级保护原则(依据IEC61643、GB 50057-2010、GB 50343-2012标准规范)

    依据IEC61643防雷规范要求及IEC1312防雷及过电压规范,对建筑物电源供电系统应实施三级保护,以分流的方式达到各个线路等电位的要求。对于实施三级防雷是因为能量需要逐级泄放,传输线路会感应雷击电磁脉冲辐射(LEMP),对于拥有信息系统的建筑物,三级防雷成本相对较低,保护较为充分的原因而选择三级防雷。(对于重要的系统和对电压相对敏感的场合和设施也可设置四级雷电防护)

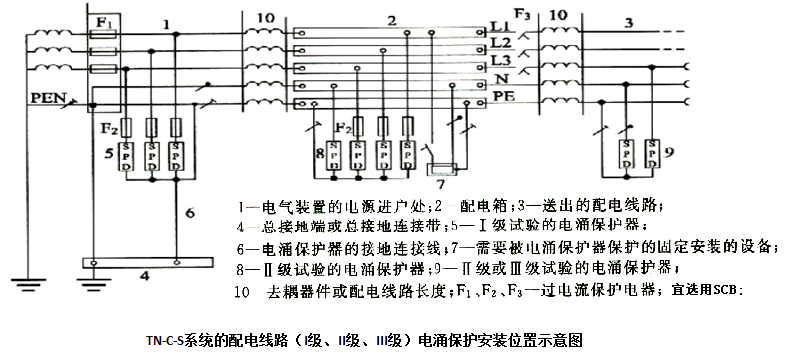

    TN-C-S系统的配电线路(I级、II级、III级)电涌保护安装位置示意图

3、具有防护SPD失效起火并带脱扣保护功能的电源系统电涌多级保护方案(依据DB J12835-2014、DB XJJ068-2014)

    依据《民用建筑电气防火设计规程》,低压配电装置部分5.1.4第6条规定:按国家、行业和地区现行规范、规程要求设置的配电柜(箱)内的浪涌保护器,应设置保护开关,宜选用SCB(低压电源系统浪涌保护器前串联的外置脱离器,即专用后备保护装置)且其开合状态应有明显的标识。



4、电源系统电涌保护装置(浪涌保护器)选型配置清单

    以下为推荐的标准选型设计配置方案,具体选型时可根据具体实际情况和所应用行业标准情况选用我司的其他型号的产品。如有疑问欢迎来电咨询,咨询电话:18050030838,QQ:540304518。



 电源防雷模块
序号 保护类型 SPD产品型号 SPD后备保护装置(SCB) 产品型号说明
1
电源第一级防护

TH VA150/440/3PN(三相)

TH VA150/385/3PN(三相)

TH SCB T08/100 4P(双模)

TH SCB T08/100 4P(单模)

易遭雷击室外电源配电

屋顶楼顶总配电柜

架空进线配电设备等

TH VA100/385/1PN(单相)

TH VA100/385/3PN(三相)

TH SCB T08/100 2P(单相)

TH SCB T08/100 4P(三相)

小区电源总配电柜

低层建筑物配电房

进线屏蔽良好电源等

2
电源第二级防护

TH VA60/385/1PN(单相)

TH VA60/385/3PN(三相)

TH SCB T08/80 2P(单相)

TH SCB T08/80 4P(三相)

建筑物楼层分配电柜、分配电源箱

工厂车间分配电源柜、分配电源箱

TH VB40/385/1PN(单相)

TH VB40/385/3PN(三相)

TH SCB T08/80 2P(单相)

TH SCB T08/80 4P(三相)

小区单元分配电柜、分配电源箱等

3
电源第三级防护

TH VC20/385/1PN(单相)

TH VC20/385/3PN(三相)

TH SCB T08/60 2P(单相)

TH SCB T08/60 4P(三相)

建筑内用户分配电源柜、分配电源箱

TH VD10/320/1PN(单相)

TH VD10/320/3PN(三相)

TH SCB T08/60 2P(单相)

TH SCB T08/60 4P(三相)

室内终端箱、大型设备控制柜、控制箱

机房配电柜、监控设备、消防设备前端等



 电源防雷箱
序号 保护类型 SPD产品型号 SPD后备保护装置(SCB) 产品型号说明
1
电源第一级防护

TH HJ150P/1PN(单相)

TH HJ150P/3PN(三相)

TH SCB T08/100 2P(单相)

TH SCB T08/100 4P(三相)

小区总配电房、建筑物架空进线

TH HJ180P/1PN(单相)

TH HJ180P/3PN(三相)

TH SCB T08/100 2P(单相)

TH SCB T08/100 4P(三相)

室外电源配电柜、低层建筑物配电柜
2
电源第二级防护

TH HJ120P/1PN(单相)

TH HJ120P/3PN(三相)

TH SCB T08/80 2P(单相)

TH SCB T08/80 4P(三相)

建筑物楼层分配电柜、配电箱

工厂车间分配电源柜、配电箱

TH HJ80P/1PN(单相)

TH HJ80P/3PN(三相)

TH SCB T08/80 2P(单相)

TH SCB T08/80 4P(三相)

小区单元分配电柜、配电箱等
3
电源第三级防护

TH HJ40P/1PN(单相)

TH HJ40P/3PN(三相)

TH SCB T08/60 2P(单相)

TH SCB T08/60 4P(三相)

建筑内用户分配电柜、配电箱

TH HJ20P/1PN(单相)

TH HJ20P/3PN(三相)

TH SCB T08/60 2P(单相)

TH SCB T08/60 4P(三相)

室内终端箱、大型设备控制柜

机房配电柜、监控设备、消防设备前端等


5、建筑物电源电涌保护器选型示意图

A) TN-C-S 系统  (3P接线方式)



B) TN-S 系统  (3PN 接线方式)



C) TT 系统  (3P1接线方式)
