低压配电系统的三级防雷
[ 浏览点击:4916 ] [ 发布时间:2015-01-07 20:05:21 ] 字体:[ ] [ 返回 ]

低压配电系统的三级防雷方案与产品选型


1. 低压配电系统的防雷


    低压配电系统和低压电气设备的耐过电压能力较低,对于雷电高电压以及雷电电磁脉冲侵入所产生的热效应、电磁效应都会对低压配电系统和低压电气设备造成干扰和永久性损坏。

    雷电对低压配电系统和低压电气设备的侵害,通常通过地电位反击、电流耦合、电感耦合、电容耦合及电磁脉冲辐射等方式沿供电线路、通信线路、网络线路和金属管线进入设备,造成对低压配电系统和低压电气设备的损坏。

    因此,在低压配电系统的防雷设计时,除应考虑防直击雷措施外,还应考虑雷电电磁脉冲的防护措施,建立完善的雷电浪涌过电压保护措施,根据被保护建筑物的特点和低压电源系统的形式选择和安装电涌保护器。


2. 低压配电系统的防雷设计依据


    依据GB50057-2010《建筑物防雷设计规范》和GB50343-2012《建筑物电子信息系统防雷技术规范》,建筑物电源系统应采用多级防雷保护原则。如果只做单级防雷可能会因雷电流过大而导致的泄流后残压过大破坏设备或保护能力不足引起设备损坏。低压配电系统多级保护可防范从直击雷到浪涌的各级电压侵袭。


3. 具有防护SPD失效起火并带脱扣保护功能的电源系统电涌多级保护方案(依据DB J12835-2014、DB XJJ068-2014)


    依据《民用建筑电气防火设计规程》,低压配电装置部分5.1.4第6条规定:按国家、行业和地区现行规范、规程要求设置的配电柜(箱)内的浪涌保护器,应设置保护开关,宜选用SCB(低压电源系统浪涌保护器前串联的外置脱离器,即专用后备保护装置)且其开合状态应有明显的标识。


4. 低压配电系统电涌保护装置(浪涌保护器)选型配置清单


    以下为推荐的标准选型设计配置方案,具体选型时可根据具体实际情况和所应用行业标准情况选用我司的其他型号的产品。如有疑问欢迎来电咨询,咨询电话:18050030838,QQ:540304518。



 电源防雷模块
序号 保护类型 SPD产品型号 SPD后备保护装置(SCB) 产品型号说明
1
电源第一级防护

TH VA150/440/3PN(三相)

TH VA150/385/3PN(三相)

TH SCB T08/100 4P(双模)

TH SCB T08/100 4P(单模)

易遭雷击室外电源配电

屋顶楼顶总配电柜

架空进线配电设备等

TH VA100/385/1PN(单相)

TH VA100/385/3PN(三相)

TH SCB T08/100 2P(单相)

TH SCB T08/100 4P(三相)

小区电源总配电柜

低层建筑物配电房

进线屏蔽良好电源等

2
电源第二级防护

TH VA60/385/1PN(单相)

TH VA60/385/3PN(三相)

TH SCB T08/80 2P(单相)

TH SCB T08/80 4P(三相)

建筑物楼层分配电柜、分配电源箱

工厂车间分配电源柜、分配电源箱

TH VB40/385/1PN(单相)

TH VB40/385/3PN(三相)

TH SCB T08/80 2P(单相)

TH SCB T08/80 4P(三相)

小区单元分配电柜、分配电源箱等

3
电源第三级防护

TH VC20/385/1PN(单相)

TH VC20/385/3PN(三相)

TH SCB T08/60 2P(单相)

TH SCB T08/60 4P(三相)

建筑内用户分配电源柜、分配电源箱

TH VD10/320/1PN(单相)

TH VD10/320/3PN(三相)

TH SCB T08/60 2P(单相)

TH SCB T08/60 4P(三相)

室内终端箱、大型设备控制柜、控制箱

机房配电柜、监控设备、消防设备前端等



 电源防雷箱
序号 保护类型 SPD产品型号 SPD后备保护装置(SCB) 产品型号说明
1
电源第一级防护

TH HJ150P/1PN(单相)

TH HJ150P/3PN(三相)

TH SCB T08/100 2P(单相)

TH SCB T08/100 4P(三相)

小区总配电房、建筑物架空进线

TH HJ180P/1PN(单相)

TH HJ180P/3PN(三相)

TH SCB T08/100 2P(单相)

TH SCB T08/100 4P(三相)

室外电源配电柜、低层建筑物配电柜
2
电源第二级防护

TH HJ120P/1PN(单相)

TH HJ120P/3PN(三相)

TH SCB T08/80 2P(单相)

TH SCB T08/80 4P(三相)

建筑物楼层分配电柜、配电箱

工厂车间分配电源柜、配电箱

TH HJ80P/1PN(单相)

TH HJ80P/3PN(三相)

TH SCB T08/80 2P(单相)

TH SCB T08/80 4P(三相)

小区单元分配电柜、配电箱等
3
电源第三级防护

TH HJ40P/1PN(单相)

TH HJ40P/3PN(三相)

TH SCB T08/60 2P(单相)

TH SCB T08/60 4P(三相)

建筑内用户分配电柜、配电箱

TH HJ20P/1PN(单相)

TH HJ20P/3PN(三相)

TH SCB T08/60 2P(单相)

TH SCB T08/60 4P(三相)

室内终端箱、大型设备控制柜

机房配电柜、监控设备、消防设备前端等


5. 低压配电系统电源电涌保护器选型示意图


A) TN-C-S 系统  (3P接线方式)

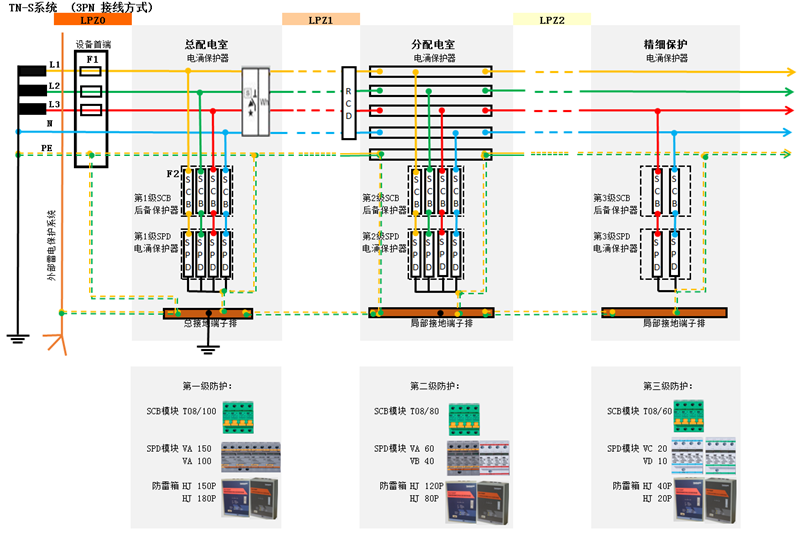

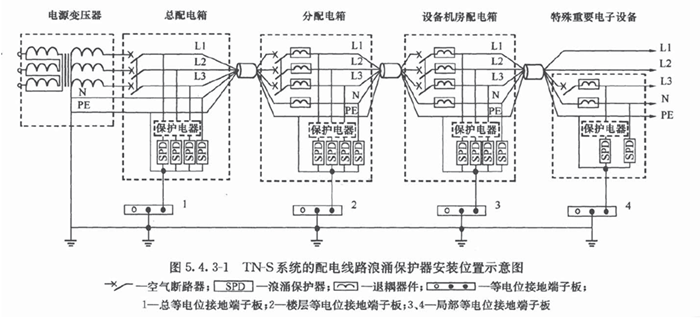

B) TN-S 系统  (3PN 接线方式)

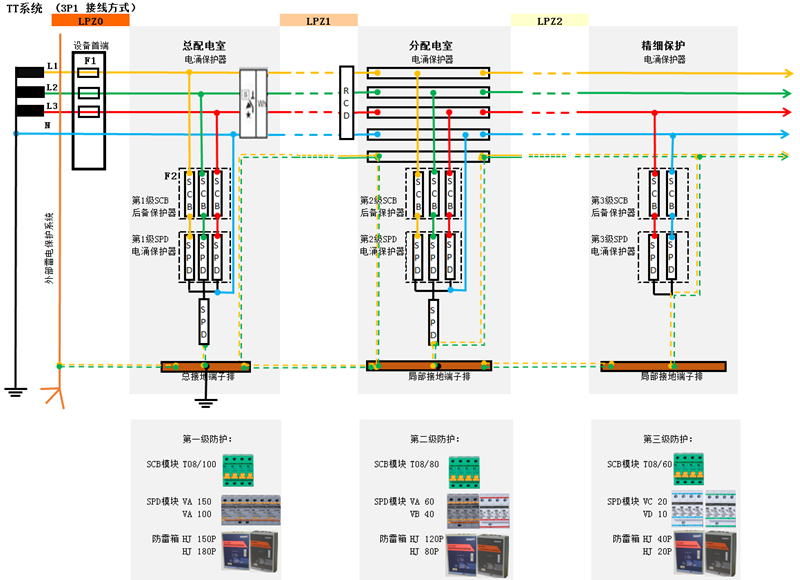

C) TT 系统  (3P1接线方式)
