大恒 TD3-07/N1 天馈浪涌保护器

	产品名称：	TD3-07/N1 天馈浪涌保护器
	产品品牌：	大恒
	产品型号：	TD3-07/N1
	产品规格：	F5型
	产品颜色：	银灰色
	产品参数：	1.额定通流量In（8/20μs）：10KA 2.峰值功率：200W
	产品优势：	1.通流容量大，反应速度快； 2.高传输频率，插入损耗小；

大恒 TD3-07/N1 天馈浪涌保护器




产品特点

● 通流容量大，反应速度快；

● 高传输频率，插入损耗小；

● 低的衰减系数，不影响系统性能；

● 驻波比极低，不干扰系统正常工作；

● 工作频带宽，性能稳定，工作可靠；

● 体积小、结构简单、安装方便，无需特殊维护；

● 可按用户要求订制各种规格的控制线路防雷器；




产品用途

   大恒T03-07/N1天馈防雷器系列产品（天馈浪涌保护器），依据IEC通信防雷器标准设计，采用F5型JK接口方式， 具有通流容量大，反应速度快的特点，能有效确保信号的正常传输，连接方便可靠。使用等电位连接技术，串联连接在系统进线与被保护的设备之间，当受到浪涌冲击时，浪涌电流通过保护器泄放到大地，保护器将输出电压限制在设备安全允许的数值内。浪涌保护器经受浪涌冲击放电后能回到初始状态，无需特别维护。




适用范围

    TD3-07/N1天馈浪涌保护器适用于无线通信设备天馈线路的防雷保护，保护电子设备的安全，使其免遭由天馈线引入的感应雷击、电源异常及静电放电等过电压造成的损坏。如：卫星天线、微波、有线电视、短波、超短波、移动通信设备等。




主要参数

型号规格	TD3-07/N1/0-2.5GHz
额定通流量In	10kA
峰值功率	200W
限制电压UP（1kV/μs）	＜600V
驻波比	≤1.2
插入损耗	＜0.3dB
功率范围	DC-2.5GHz
特性阻抗	75Ω
接口端口	F5型（JK）
防护等级	IP67
工作温度范围	-40℃~80℃
工作相对湿度（室温下）	≤95%
工作海拔高度	≤3000m

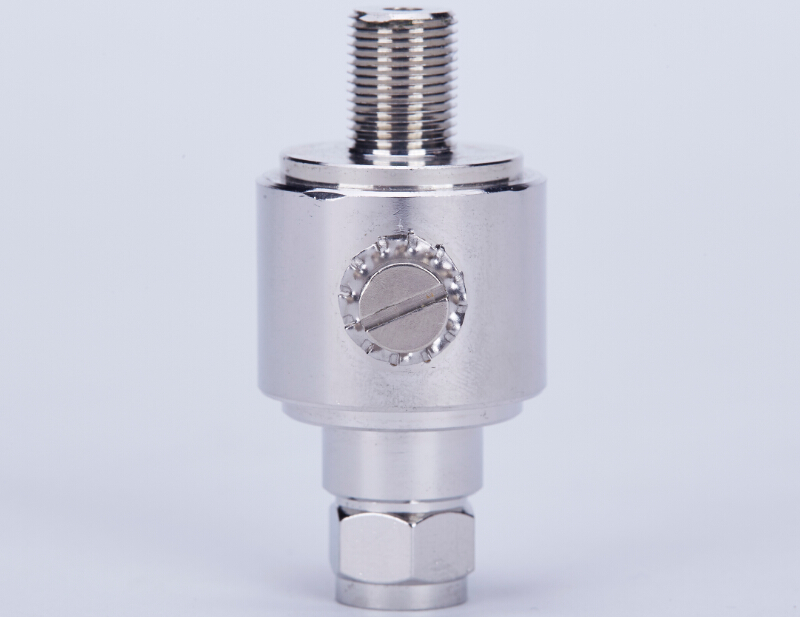

产品图









产品证书









大恒其它相关产品

大恒 TD3-07/N1 天馈浪涌保护器

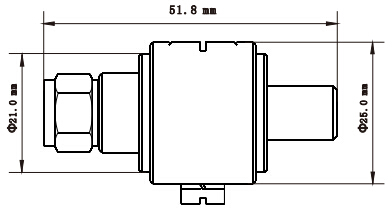

外形尺寸图

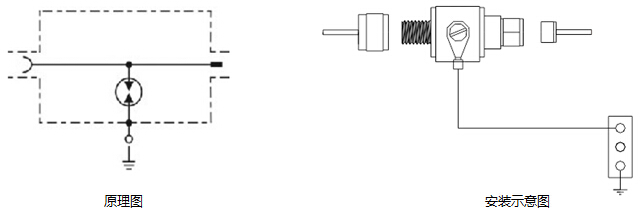

原理工作图和接线示意图











安装方法

1.天馈系列电涌保护器可以安装在LPZ01区或直接装在被保护设备（或系统）安装时离被保护的设备（或系统）越紧越好。
2.电涌保护器可直接串联在所对应的被保护设备的接口上，安装时两端线路必须分开敷设，不可捆扎在一起，防止二次感应现象发生。
3.电涌保护器接地用尽可能最短的线连接，该保护器接地有两种方式：

a.间接地：用该电涌保护器外壳直接与电缆的屏蔽层相连。

b.直接地：用该电涌保护器外壳引出地线作为接地线，接地线必须与防雷地线（或被保护设备的外壳）相连。

4.该电涌保护器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护，如在使用过程中，信号传输出现问题，换下电涌保护器后信号传输恢复正常，说明电涌保护器已经损坏，需维修或更新。

大恒 TD3-07/N1 天馈浪涌保护器




注意事项

1.为防止不必要的伤害，在安装前必须检查电涌保护器，若电源保护器有任何缺陷，则不得进行安装。
2.电源保护器只能在遵守其技术表格规定的条件下使用，若超出其给定值的上限，则可能导致电涌保护器本身甚至被保护设备的损坏。
3.本产品能经受多次浪涌冲击，如出现线路开路，一般为过流保护，需检修或更换。安装此保护器时，必须遵守保护器的相关标准和规范，此电涌保护器必须由己取得相关证书的专业人员在需要保护的电子设备前进行安装。
4.产品从购买日起36个自然月内，由于制造原因而发生损坏或不能正常工作，本公司给予更换同类产品；超过36个自然月，提供有限维修服务。
5.用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任。
