交流PDU—客户订制首页 >> 交流PDU—客户订制

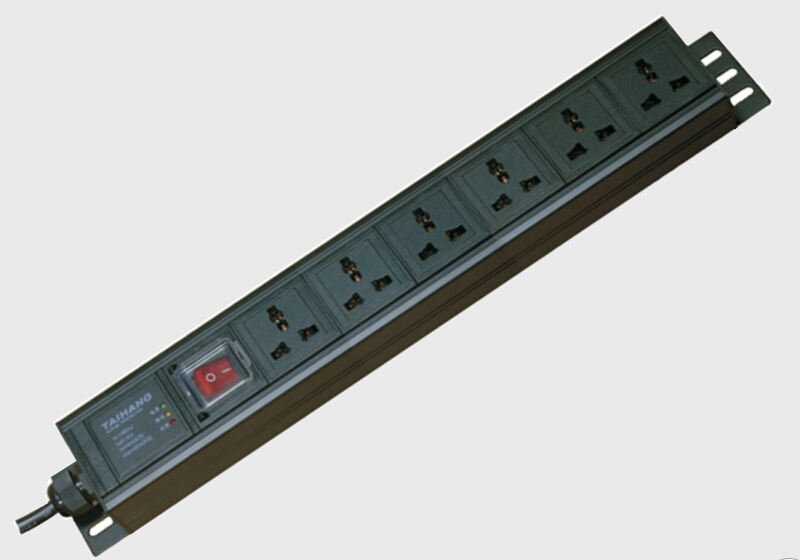

大恒 PFL/6M/FK/3BT 6孔带防雷功能 交流PDU

产品名称: PFL/6M/FK/3BT 6孔带防雷功能 交流PDU
产品品牌: 大恒
产品型号: PFL/6M/FK/3BT
产品规格: 32A
产品颜色: 黑色
产品参数: 1.额定电压:220V~250V
2.规格尺寸:485×66×44mm
产品优势: 1.带防雷保护功能
2.可根据客户要求定制特殊功能规格的PDU产品
  商务咨询:18050030838
营销咨询:18650807117
  QQ:540304518
QQ:1615352551
  销售咨询:0592-5764230,0592-5764219
技术支持:0592-5764228,18106937880
售后服务:400-107-0019,18106937876
公司传真:0592-5764098
公司邮箱:taihang@taihang.cc

    大恒 PFL/6M/FK/3BT 6孔带防雷功能  交流PDU


    产品特点

    防雷保护功能,总控16A开关带防误动安全门,1. 5U宽度机壳,输出插座模块化可任意搭配。


    技术参数

    型号Model
    PFL/6M/FK/3BT
    规格尺寸Dimensions
    485×66×44mm
    输入电流InputCurrent
    0~32A 额定电压RatedVoltage
    220-250V 2P+E
    输出位数OutputBits
    6位
    适配线AdaptationLine
    1.5  6mm²
    说明书specification
    防雷保护功能,总控16A开关带防误动安全门,1. 5U宽度机壳,输出插座模块化可任意搭配。


    相关证书




    大恒承诺安全:TAIHANG PDU每一分细节都在承诺安全


    大恒PDU主体材料

    电气标准作为首位指标,5000V耐压保证设备及使用人员的安全;

    万用输出插座模块采用铜排并接方式,无焊接点,保证电源供给安全可靠;

    高绝缘性能内衬护套,紧贴PDU机身内部,增强电气耐压性能,保证使用安全;

    纯铜材质,独立设计,L-N-PE线使用并联式铜排链接,无电线接头,高可靠性,高连接性,高安全性;

    外壳本体材质采用高强度铝合金材质,预应力加工,保证产品在垂直安装加长的情况下抗轴向扭曲能力大大加强;



    大恒PDU专利设计

    PDU外置传感器多点监测—专利设计

    1. RS485、RJ45网络接口二合一,可实时传送监测信息。

    2. 当前使用电流、系统电压、环境温度、环境湿度,高精度实时监测。

    3. 可根据客户需求可对整体机房PDU进行联网,总控机房实时监测机柜状态。

    4. LCD智能检测模块融合了大屏幕、检测精度高、数据显示直观,数据实时传输,多台共网链接等独特功能。

    5. 使用可分离式外置温度,温度传感器可对机柜内不同区域进行监测,实现环境监控无盲区,监控数据实时可靠。



    机械滑动结构锁扣保护—专利设计

    1. 智能监测报警功能;

    2. 紧固性强 操作简易;

    3. 无金属材料疲劳缺陷;

    4. 机械滑动设计垂直空间无干涉;

    5. 带锁扣C13模块拥有独特的网络控制功能和支路电流监测功能电源灯指示;

       分别对应:绿—工作正常;黄—70%电流负荷;红—过电流负荷;



    大恒PDU产品型号命名规则

    产品型号分为四部分组成,由三个"/"划分,按从左至右的顺序命名。

    第一部分:描述PDU的外壳规格、安装方向和电源线的输入方向。 SZL   S  1U壳体宽度  Z  正向安装    L  左端输入

    第二部分:描述PDU的输出插座模块类型和每种模块类型的数量。 2M2Z2C2M 2位万用插座 2Z 2位国标10A 2C 2位C13

    第三部分:描述PDU的控制、监测、防护等客户指定的功能模块。 FK:    F 防雷保护     K 双断开头16A

    第四部分:描述PDU的输入电源线长度、线径规则和插头的类型。 3AG:   3  3米长度     A  3X1.5mm2线材 G  国标10A插头


    第一部分
    第三部分
    I 10A双极空气开关
    S PDU 1U规格
    H 背后固定挂钉
    D 16A双极空气开关
    P PDU 1.5U规格
    K 16A双断开关+指示灯
    A 32A双极空气开关
    Z PDU金属挂耳(角码)正向安装
    q 10A过载保护
    y 16A单极直流空气开关
    F PDU金属挂耳(角码)反向安装
    G 16A过载保护
    Y 32A单极直流空气开关
    L 电源线输入方向:左端输入
    h 32A过载保护
    L 32A漏电开关+固定组件
    R 电源线输入方向:右端输入
    Q 电源指示灯
    第四部分
    LL 电源线输入方向:左端双输入
    F 防雷模块10kA/1P1保护+接地+失效指示
    M IEC309(16A输入)连接器(公头)IP44
    RR 电源线输入方向:右端双输入
    V 防雷模块20kA/1P1保护+接地+失效指示
    N IEC309(32A输入)连接器(公头)IP44
    A 电源线输入方向:前端左侧输入
    C 时间延时供电0-120秒模块
    F IEC309(16A输出)连接器(母座)IP44
    B 电源线输入方向:前端右侧输入
    N 网络雷击保护模块
    I IEC309(32A输出)连接器(母座)IP44
    C 电源线输入方向:后端左侧输入
    r 主孔控制副孔供电模块
    U IEC309(32A输出)连接器(公头)IP67
    D 电源线输入方向:后端右侧输入
    x 电流+电压+温度+湿度模块(交流LCD屏)
    W IEC309(32A输出)连接器(母座)IP67


    W 电流+电压+温度+湿度模块(直流LCD屏)
    G 10A国标插头


    R RS485通讯模块
    T 16A国标插头
    第二部分
    I 网络通讯监控模块
    Y 英标插头
    M 10A万用模块
    J 网络监测(每位电压)
    E C13插头
    z 10A国标模块
    M 网络监测(每位电流)
    V C14插头
    U 15A美标模块
    U 网络控制(每位通/断,10A)
    H C19插头
    T 16A国标模块
    T 网络控制(每位通/断,16A)
    P C20插头
    O 16A欧标(德国)
    Z 6A单极空气开关
    R 15A美标插头
    F 16A欧标(法国)
    f 10A单极空气开关
    S 20A美标插头
    Y 13A英标
    O 16A单极空气开关
    X 接线端子
    C IEC60320的C13(10A输出,无锁扣)模块
    n 20A单极空气开关
    Z 3X1.0mm2
    W IEC60320的C13(10A输出,有锁扣)模块
    P 25A单极空气开关
    A 3X1.5mm2
    D IEC60320的C19(16A输出)模块
    S 32A单极空气开关
    B 3X2.5mm2


    E 40A单极空气开关
    C 3X4.0mm2


    B 63A单极空气开关
    D 3X6.0mm2


    大恒PDU附加功能模块


    PDU输入/输出选件

        内部使用的插接金属部件为了防止多次插拔、长时间受力形变而产生的金属疲劳,TAIHANG的PDU使用铍青铜作为主要金属材料,保证插头与插座的接触安全可靠。


    PDU检查报告


    环境展示

        大恒科技专业研发生产智能PDU电源插座、如机柜专用PDU机柜插座、防雷PDU电源插座、直流PDU插座、PDU机柜电源产品等,大恒PDU为您提供基于云环境下的全面机柜配电系统解决方案,大恒科技为您的IT设备提供全方位的电力系统保护、管理和服务。


    大恒 PFL/6M/FK/3BT 6孔带防雷功能  交流PDU


    面板指示说明

    1.  电源指示灯面板无防雷功能指示状态(单个绿色LED灯);

        绿灯亮: 电源正常    绿灯为: 电源异常/无电源输入

    2. 电源防雷保护模块LED功能指示状态(红、绿、黄三个LED灯);

        绿灯亮:  电源正常  绿灯灭: 电源异常/无电源输入

        黄灯亮:  接地正常  黄灯灭: 接地异常/L、N线接反

        红灯亮:  防雷功能异常 红灯:防雷功能正常


    大恒PDU接线方式


    大恒PDU安装方法


    PDU水平安装


    PDU垂直安装图

    大恒 PFL/6M/FK/3BT 6孔带防雷功能  交流PDU


    用电安全

    1. 本电源分配单元系统仅造用于室内使用;

    2. 使用前请检查产品标注的标称电压是否与本国家(地区)的供电电压相符,不符时严禁使用;

    3. 为确保安全用电,请检查您供电线路是否已有接地线、电源线、插头及插座状态是否良好;

    4. 为了用电安全,请检查并确保机柜内安装的设备的******功率小于本系统的******输出功率,严禁超负荷使用;

    5. 不要在雷雨天气安装本装置,也不要在潮湿环境使用本装置,安装时请使用固定支架;

    6. 本产品只能插入与本系统插座型式相同的电源插头,不同型式的插头连接可能会造成危险;

    7. 带液晶屏或防雷模块,内有限压元件,不能使用常规方式测试耐压等级(L、N对PE耐压5000VAC,持续5秒);


    注意事项

    1. 应连接到已正常接地的插座取电,请在室内或干燥外使用本产品,切勿超出产品******负载;

    2. 本产品在使用中若发现有异常现象时,应立即断电,并返厂维修,严禁私自拆卸、否则由此引起的一切后果自负;

    3. 产品自购买之日起36个自然月内,由于制造原因而发生损坏或不能正常工作,给予更换同类产品,超过24个自然月,提供有限维护服务;
