大恒 T27-MA 智能微断重合器

产品名称: T27-MA 智能微断重合器
产品品牌: Promov
产品型号: T27-MA
产品规格: T27-MA
产品颜色: 白色 / 灰色
产品参数: 1.工作电源电压 DC 8-28V/1A
2.电源功耗 静态:<0.1W 动态:<3W
产品优势: 1.远程上位机可控制分合闸
2.手动自动复位切换
  商务咨询:18050030838
营销咨询:18650807117
  QQ:540304518
QQ:1615352551
  销售咨询:0592-5764230,0592-5764219
技术支持:0592-5764228,18106937880
售后服务:400-107-0019,18106937876
公司传真:0592-5764098
公司邮箱:taihang@taihang.cc

    大恒 T27-MA  智能微断重合器

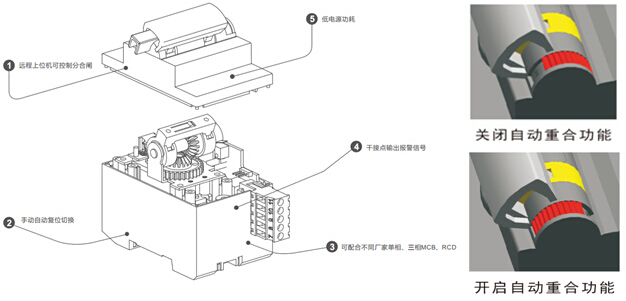

    产品特点

    ● 低电源功耗;

    ● 手动自动复位切换;

    ● 干接点输出报警信号;

    ● 远程上位机可控制分合闸;

    ● 可配合不同厂家单相、三相MCB、RCD;


    产品用途

        T27-MA智能微断重合器,专用于无人值守的通讯等系统RCD、配电微断进行自动重合闸。

        微断因过负荷、漏电、短路等故障脱扣后,电信设备将失去电源停止工作。T27-MA能够将脱扣的微断、RCD自动的进行重合,使系统能够持续有效工作,适合无人值守的通讯基站、灌溉水泵等设备配电配套使用,保证设备能够持续安全运行。


    适用范围

        T27智能微型断路器,是针对无人值守供电装置——微断脱扣后系统不能正常工作;无人值守移动基站防雷装置的微型断路器脱扣后系统失去防雷保护问题而开发,使移动基站防雷装置、无人值守的供电系统微断脱扣后能在最短的时间内自动合闸,达到无人值守的目的。

        T27智能微断重合器,能够在与各国标准模数微型断路器组成重合闸机构,适合世界各地电信、电力、移动基站等场合使用。



    T27-MA主要参数

    型号
    T27-MA
    工作电源电压
    DC 8~28V/1A
    电源功耗
    静态:<0.1W  动态:<3W
    合闸时间
    T<2S
    操作机构次数
    >20000
    工作环境温度
    -25℃~60℃
    存放环境温度
    -40℃~75℃
    工作环境湿度
    20%~90%
    远程开关控制
    控制合闸与分闸<2S
    重合次数
    默认3次(可编程0~99)
    重合间隔
    默认5次(可编程0~99)
    安装卡轨
    EN 60715(35mm)
    控制电缆长度
    控制合闸、分闸电缆:<1500m
    防护等级
    接线端子:IP2X  重合器:IP4X
    信号状态显示
    1NO+1NC  转换干接点 1A(230V)
    总线通讯
    RS485  传输距离:<1000m




    T27-9V主要参数

    型号
    T27-9V
    输入电压
    150V-300VAC
    输出电压
    DC 9V/1A
    纹波电压
    <100mV
    工作环境温度
    -25℃~60℃
    存放环境湿度
    -40℃~75℃
    工作环境湿度
    20%~90%
    安装卡轨
    EN 60715(35mm)
    控制电缆
    输入:0.75-1.2mm²
    输出:1.5mm²
    防护等级
    接线端子:IP20
    状态显示
    绿色指示灯


    选型订货

    型号
    说明
    订货代号
    T27-MA
    智能微断重合闸
    4010201002
    T27-9V
    重合器配套电源
    4010201003

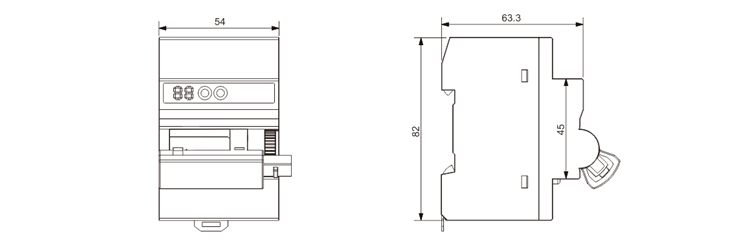

    安装尺寸图

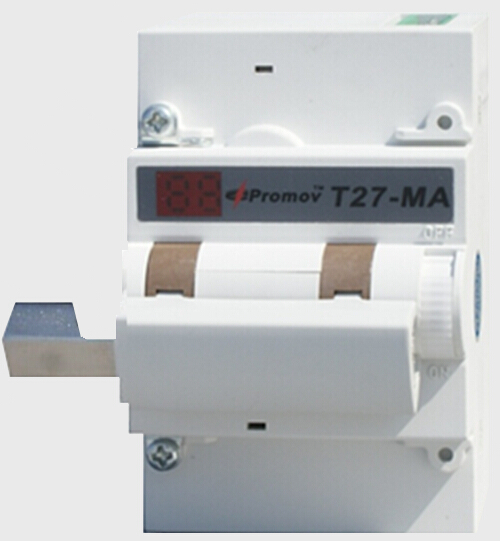

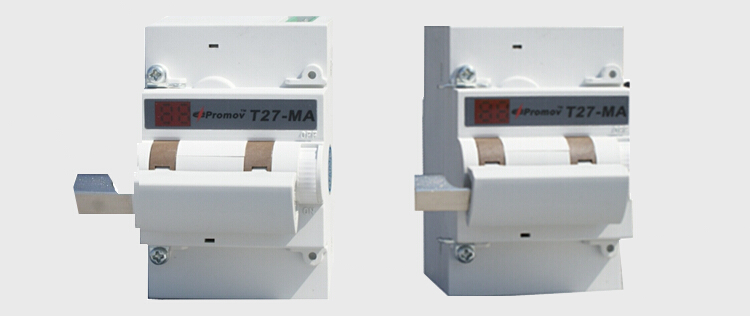

    产品正面和斜视图

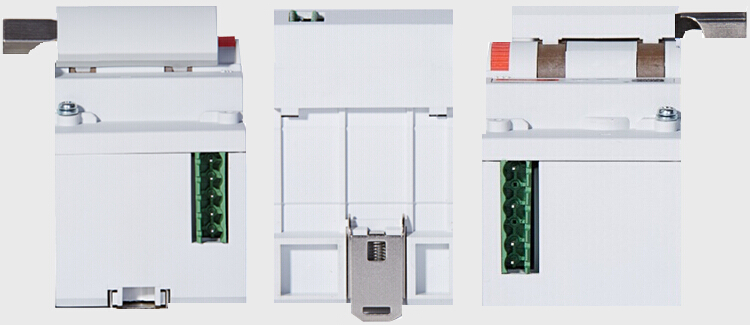

    产品背面和俯视图



    配电型微断重合器

        T27-MA配电型微断重合器,专用于无人值守的通讯等系统RCD、配电微断进行自动重合闸。

        微断因过负荷、漏电、短路等故障脱扣后,电信设备将失去电源停止工作。T27-MA能够将脱扣的微断、RCD自动的进行重合,使系统能够持续有效工作,适合无人值守通讯基站、灌溉水泵等设备配电配套使用,保证设备能够持续安全运行。

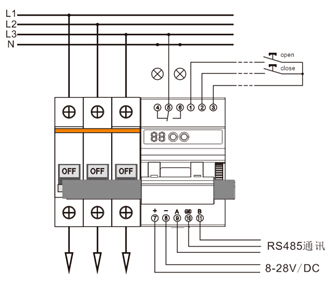

    一、T27-MA 用于3极微断自动重合

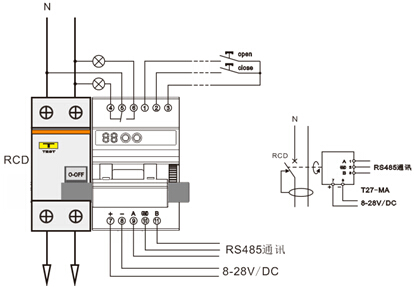

    二、T27-MA 用于漏电开关自动重合

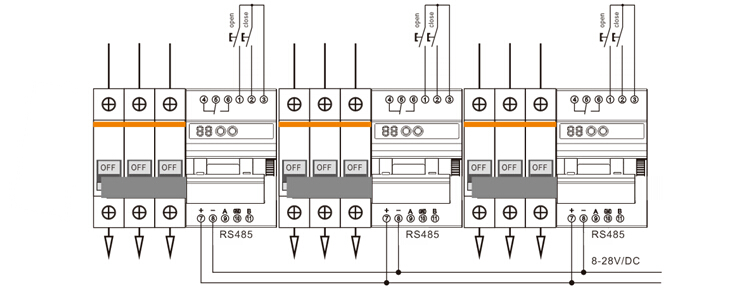

    三、T27-MA 多路配电重合器


    产品证书


    大恒承诺安全


    大恒其他相关产品



    大恒 T27-MA  智能微断重合器


    自动重合器RJ485通信实例

    功能与使用范围

        依据IEC61643和GB50057-2010标准规定,SPD回路前端必须串联电涌保护器制造厂要求装设的过电流保护电器,由于电流熔断器和小型断路器不能与SPD协调配合,当电源异常或SPD劣化失效故障导致火灾;或过电流保护器脱扣后未能及时重合闸,造成电涌保护器脱离保护线路,设备遭雷击损坏导致事故,严重影响了生产经营的正常进行。目前与SPD大量配套使用的小型断路器,在以下4点不能配套:

    1、雷电流冲击极易损坏——防雷保护失效;

    2、雷电冲击电流残压高——设备防雷保护可靠性降低;

    3、工频小电流不脱扣——电源异常SPD起火;

    4、雷电冲击误脱扣后未能及时重合闸——防雷保护失效。

        SCB产品仅限使用与SPD回路过电流保护,请勿使用于其他场合。

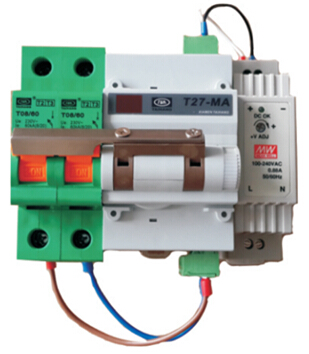

    产品外观图与外形尺寸图

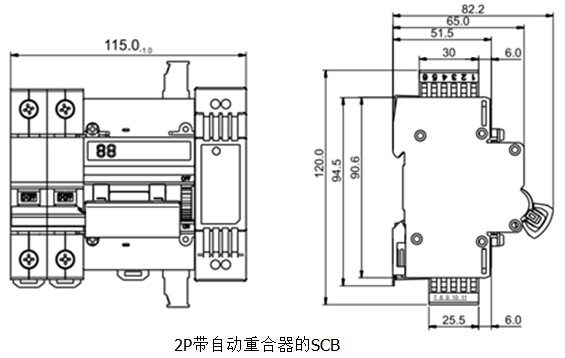

    外形尺寸图(单位:mm)


    自动重合器输入输出端口说明

    1-(GND)直流电源地/远程开闸按钮输入公共端

    2-(VCC)直流电源(+9~28V)正极输入端

    3-(OPEN)远程开闸按钮输入端

    4-(CLOSE)远程合闸按钮输入端

    5-(A)RS485+输入输出端

    6-(B)RS485-输入输出端

    7-(NO)开、合闸状态遥信指示输出常开端

    8-(COM)开、合闸状态遥信指示输出公共端

    9-(NC)开、合闸状态遥信指示输出常闭端

    10-(L)采样L

    11-(N)采样N


    自动重合器RS485通信接线原理图极相关说明

        RS485可多机组网通信,通信线缆建议采用不小于0.75mm²屏蔽双绞线,屏蔽层可靠连接至RS485的GND端口。RS485多机通信可群组级联32台,出厂前设置机器地址号默认为1,用户可通过RS485接口根据现场实际情况设置机器地址号为1~32,也可提前通知我司预先设置好。通信波特率2400,8位数据位,1位起始位,1位终止位,无奇偶校验,ModbusRTU通信协议。


     远程RS485通信具有如下功能

    (1)合闸操作;

    (2)开闸操作;

    (3)设置连续重合闸次数(设置范围0~99次,出厂默认3次);

    (4)设置重合闸延长时间(设置范围0~99s,出厂默认5s);

    (5)设置总合闸计数次数(设置范围0~99次,如设置为0,则可清零总合闸计数次数);

    (6)查询开合闸状态 ;

    (7)查询已设定的连续重合闸次数;

    (8)查询已设定的重合闸延时时间;

    (9)查询总合闸次数;


    自动重合器工作说明

        自动重合器上电初始化自检数码管先显示“00”“11”“22”“33”“44”“55”“66”“77”“88”“99”,后显示前一次总合闸的次数。重合闸后,驱动装置复位,计数值加1,计数值超过99,断电重新上电后计数清零,重新开始计数。

        自动重合器出厂“连续合闸/开闸次数”默认为3次,在合闸操作成功后连续合闸/开闸的计数值清零。连续合闸/开闸次数可通过编程任意设定值。当连续合闸次数达到设定值时,会间隔闪烁显示“Er”“03”;当连续开闸失败次数达到设定值时,会间隔闪烁显示“Er”“02”。这两种提示后自动重合器将不再自动合闸,此时可以通过以下4种方式复位:

    a、通过remote control的close按钮;

    b、将“手动/自动开关”由自动状态(ON)切换手动状态(OFF),再由手动状态切换回自动状态即可;

    c、通过RS485通信接口程序指令控制合闸;

    d、重新上电。

        当自动重合器间隔闪烁显示“Er”“01”时,将处在开闸状态,表明自动重合器出现故障,请联系经销商或厂家维修。

        当SCB脱扣后,自动重合器首先判断SCB脱扣是否完全,如手柄未完全脱扣到位,自动重合器将先进行开闸操作将手柄控制到脱扣到位位置,再进行重合闸动作。合闸成功后,遥信指示干接点COM端和NC端会导通,即输出端口8与输出端口9导通,COM端与NC端断开,即输出端口8与输出端口7断开,该遥信指示干接点工作电压可达AC250V,工作电流可达1A(阻性负载),如与自动重合器配套组合安装的 SCB重合闸未成功,再次脱扣未达到连接重合闸次数,自动合闸器将再次进行合闸操作,如达到连续重合闸次数,则不再进行重合闸操作,连续重合闸次数在合闸成功并超过重合闸延时时间后,将清零连续重合闸次数以便下次重新计数连续重合闸次数。重合闸不成功时,遥信指示干接点COM和NC端断开,即输出端口

        上电初始化完成后,不论手动或自动状态下,如自动重合器在合闸位置,遥信指示干接点COM端与NC端会导通,即输出端口8与输出端口9导通,COM端与NO端断开,即输出端口8与输出端口7断开:如自动重合器在非重合闸过程中处于开闸位置,遥信指示干接点COM端与NC端断开,即输出端口8与输出端口7断开,COM端与NO端闭合,即输出端口8与输出端口7闭合。

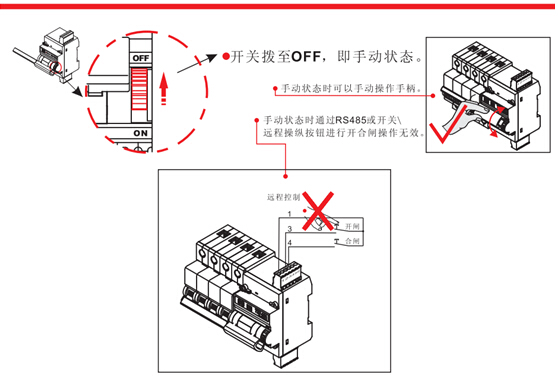

    操作指示图

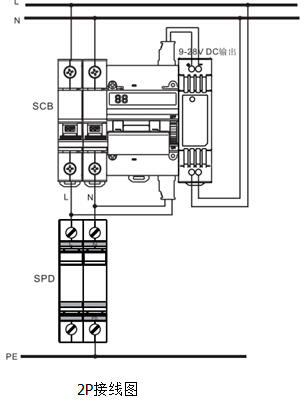

    产品安装接线图



    技术参数

    SCB技术参数

    规格型号

    T08/60

    T08/80

    T08/100

    不脱扣冲击电流Ie

    60kA(8/20)

    80kA(8/20)

    15kA(10/350)

    不脱扣冲击电流耐受能力

    40kA(8/20)16次

    60kA(8/20)16次

    符合GB18802.1-2011T1级测试标准

    60kA(8/20)2次

    80kA(8/20)2次


    电气符号

    额定工作电压Ue

    230VAC

    额定绝缘电压Ui

    400VAC

    电流脱扣值Io

    10±1A

    负载总电流

    <3A

    运行短路能力Ics(cosΦ0.20~ 0.25)

    6kA/20kA

    6kA/35kA

    50kA/100kA

    工频短路电流分断时间Tcs

    ≤40ms

    工频负载电流分断时间To

    ≤50ms

    压线螺丝

    M5/十字

    连接电缆最小面积

    2.5mm²/flexible

    连接电缆最大面积

    25mm²/flexible


    自动重合器技术参数

    工作电源电压
    DC 9~28V/1A
    电源功耗
    静态:<0.1W  动态:<4W
    合闸时间
    <2S
    远程开关控制
    控制合闸与分闸<2S
    连续重合次数
    默认3次(可编程设置0~99)
    连续重合间隔
    默认5次(可编程设置0~99)
    控制电缆长度
    控制合闸、分闸电缆:<1500m@1.5mm²
    总线通信
    RS485  传输距离:<1000m
    最大计数次数 99(可重置清零)
    信号状态显示
    合闸开闸指示  转换干接点 1A(250VAC)
    压线螺丝
    M2/一字
    连接电缆最小面积
    0.15mm²/flexible
    连接电缆最大面积
    1.5mm²/flexible


    整机技术参数

    机械寿命 >4000次
    电气寿命 >4000次
    存放环境 温度:-40℃~75℃  相对湿度:<95%(25°C)
    工作环境 温度:-25℃~60℃ 相对湿度:<95%(25°C)
    防护等级 IP20
    外壳材料 PA66 UL94V-0
    外壳颜色 SCB:绿色  自动重合器:白色
    安装卡轨 EN 60715(35mm)


    大恒 T27-MA  智能微断重合器


    注意事项

    1.本产品安装须由电器相关的专业人员安装;

    2.本产品无须特别维护,只需定期检查其固定是否可靠、指示是否正常;

    3.不允许随意更换元器件,以免影响性能。

    4.用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任;

    3.产品从购买日起的36个自然月内,由于制造原因而发生损坏的或不能正常工作的,本公司将给予更换同类产品,超过36个自然月,暂只提供有限维修服务;
