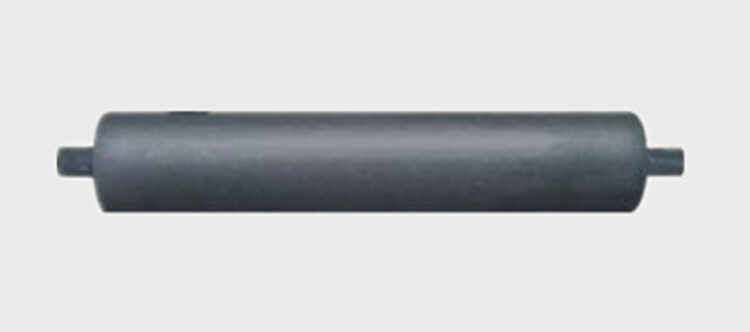

大恒 JDM-02 圆柱型接地模块

产品名称: JDM-02 圆柱型接地模块
产品品牌: 大恒
产品型号: JDM-02
产品规格: JDM-02
产品颜色: 黑色
产品参数: 1.机械强度:抗折>6Mpa;
2.电阻率:2Ω.m;
产品优势: 1.稳定的超低电阻
2.强大的抗压强度
  商务咨询:18050030838
营销咨询:18650807117
  QQ:540304518
QQ:1615352551
  销售咨询:0592-5764230,0592-5764219
技术支持:0592-5764228,18106937880
售后服务:400-107-0019,18106937876
公司传真:0592-5764098
公司邮箱:taihang@taihang.cc

    大恒 JDM-02 圆柱型接地模块


    产品特点

    ● 稳定的超低电阻

    ● 强大的抗压强度

    ● 超长的使用寿命


    产品用途

        接地模块是一种以导电非金属材料为主的接地体,是用于降低接地电阻的专用产品,适用于各种类型的土壤环境,在高土壤电阻率地区应用更具有显著的优越性。


    适用范围

        接地模块主要适用于工民建、电力、通讯、铁路、石油、化工等所有需要工作接地、安全接地和防雷接地的场所。


    产品技术参数

    型号
    JDM-02
    电阻率
    ≤2Ω.m
    机械强度
    抗折>6Mpa
    规格
    Φ150×800


    工作原理说明

        接地模块采用天然矿石、磷片、石墨等非金属导电物质为主剂,是无机物理型降阻产品,无化学污染物,具有良好的化学生物稳定性、土壤亲和性、吸水性、保水性,可以降低土壤与接地模块间阻抗,降低接地体、接地线暂态电位梯度,降低跨步电压和接触电压,减少发生地电位反击的概率,使得冲击电流迅速释放到大地中。


    相关证书


    大恒其他相关产品



    大恒 JDM-02 圆柱型接地模块

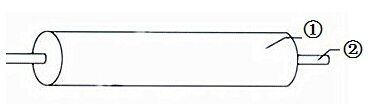

    产品外型图




    ①接地模块本体
    ②金属电极芯
    可根据用户需求做成不同形状尺寸或不同材质


    施工方式

    1.复合式接地模块可采用水平及垂直埋置,其深度必须达到恒湿层但不得小于0.8m,越深效果越佳;

    2.模块与模块间距建议以4m为准,若环境条件不允许,可适度放宽或缩小;

    3.地线与复合式接地模块(不锈钢芯架)连接时采用压接端子式连接;

    4.与接地模块相接泥土,请加水捣成糊状以利其相互密切接触提高降阻效果;

    5.端子压接需确实,并将螺丝确实旋紧,再用1:2水泥砂浆确实封装接头处,避免电极接头金属部分腐蚀,影响使用寿命;

    6.接地模块极芯间相互连接或与接地网连接时,必须焊接,长度至少应为地极芯宽度的2倍,焊接处应消除焊渣,并采取防腐措施;

    7.回填时优质粘土,还应适量洒水,分层夯实,待模块充分吸湿24小时后测量接地电阻。


    圆柱接地模块水平施工示意图


    ①.接地模块垂直坑

    ②.接地模块
    ③.水平接地沟
    ④.连接点
    ⑤.水平接地体

    山区线路接地模块布置示意图


    ①.接地模块

    ②.水平接地体



    大恒 JDM-02 圆柱型接地模块


    注意事项

    1.贮存避免高温、曝晒。
    2.运输和安装时,应避免机械力或摔打等损伤模块。
    3.北方高寒地区,模块应埋设在冻土层以下。
