防雷器综合检测仪首页 >> 防雷器综合检测仪

大恒 TH208 防雷产品综合测试仪

产品名称: TH208 防雷产品综合测试仪
产品品牌: 大恒
产品型号: TH208
产品规格: G型
产品颜色: 灰色
产品参数: 测量范围:1.压敏电压:0~5000V 2.漏电流:0~200uA
测量误差:1.压敏电压 U1mA≤±(1%+2d) 2.漏电流 Ires≤±(1%+2d)
产品优势: 1.配合锁相技术并集成了高压发生器、恒流发生器、测量系统
2.仪器设计符合GB/T10193标准,是防雷产品理想的检测设备
  商务咨询:18050030838
营销咨询:18650807117
  QQ:540304518
QQ:1615352551
  销售咨询:0592-5764230,0592-5764219
技术支持:0592-5764228,18106937880
售后服务:400-107-0019,18106937876
公司传真:0592-5764098
公司邮箱:taihang@taihang.cc

    大恒 TH208 防雷器综合检测仪


    产品优势

    1、电源级SPD20项指标精密检测;

    2、大恒TH208防雷器综合检测仪设计符合GB/T10193标准,是防雷产品管理部门理想的检测设备。


    产品特点

    ● 外型美观、携带方便;

    ● 自带大容量存储器 ,可批量存储测试数据;

    ● 配合锁相技术并集成了高压发生器、恒流发生器、测量系统;

    ● 配备专用PC机软件,可通过USB接口实现数据读取、存储并通过可对测试仪实施监控;

    ● 仪器可在户外作业温差大、 流动性强、震动大、电源连接不方便等不利环境下进行工作;

    ● 测试仪有多种功能类型组合,可以在现场对电压限制型防雷器、电压开关型防雷器、信号级防雷器、绝缘电阻以及TVS管进行多种参数的测量;


    产品用途

        大恒TH208针对当前各地防雷检测仪器差异性大、检测仪器档次低,不能到现场检测;信号防雷器导致数据传输缓慢、丢包等现象;电源防雷器检测、等电位检测、绝缘电阻检测、信号防雷器检测需要多种仪器才能完成的不便利性,推出了第一代具有电源防雷产品综合测试功能的TH208。测试仪能够对电源防雷器压敏电压、漏电流、α值、漏流变化率,间隙型防雷器启动电压,TVS管钳位电压,绝缘电阻,信号级防雷器每条信号通路的通断、碰线、直流阻抗和静电等全面测量,现场能够完成实验室进行的多种防雷器检测工作,有效地提高防雷产品检测水平、加强防雷产品管控、提高防雷检测工作效率,是生产工厂和现场评价防雷器性能的重要设备。

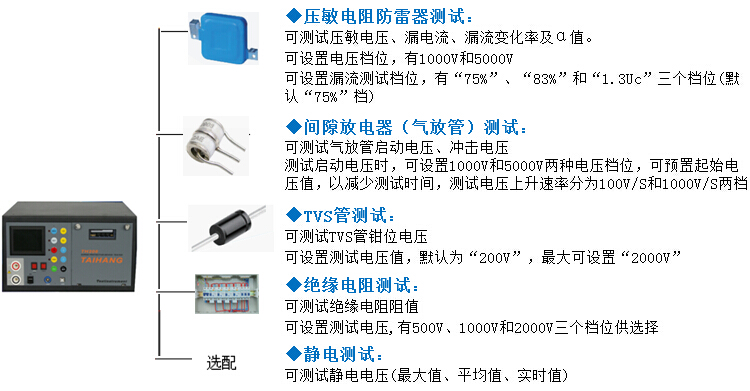

    产品功能


    适用范围

        广泛征求了气象、铁路、石化、电力、移动等防雷保护器的现场检测,根据使用者的不同,测试仪有多种功能类型组合,可以在现场对电压限制型防雷器、电压开关型防雷器、信号级防雷器、绝缘电阻以及TVS管进行多种参数的测量,适合防雷器制造厂、防雷器管理部门的多种场合检测要求。仪器可在户外作业温差大、流动性强 、震动大电源连接不方便等不利环境下进行工作,实为一款高性能的综合防雷测试仪器。


    产品技术参数

    工作电压
    220VA±20% 50/60HZ
    工作温度
    -20℃~+38℃
    数据储存
    500条
    储存温度
    -30℃~+55℃
    信号级防雷器
    测量DB25、DB15、RJ45、RJ11等其他2~25芯接口的断路、短路和通路;插入抗阻:0~9.999Ω
    测量范围
    1.压敏电压:0~2000V          2.漏电流:0~200uA
    3.启动电压:50~2000V         4.TVS管:0~2000V
    5.绝缘电阻:500V档:3MΩ~1000MΩ;
    1000V档:6MΩ~2200MΩ;2000V档:12MΩ~5000MΩ;
    分辨精度

    1.压敏电压U1mA:1V(0~1000V);5V(1000~2000V);  2.漏电流lres:0.1uA          3.冲击电压:5V

    4.启动电压:1V(0~1000V) 5V(1000~5000)     5.TVS管:0.2V(0~2001V(200~1000V)5V(1000~2000)

    6.静电:10V(5~10mm)20V(5~10mm)30V(5~10mm)40V(5~10mm)

    测量误差
     1.压敏电压U1mA:≤±(1%+2d)     2.漏电流lres:≤±(1%+2d)                3.TVS管:≤±(1%+2d)

     4.冲击电压:≤10%                         5.启动电压:≤±(1%+2d)                  6.1mA基准:±5uA

    外形尺寸
    370×260×200mm
    重量
    12.0kg















    产品配套附件

    序号 物料名称 单机用量 单位
    1 测试表笔 1 PCS
    2 电源线 1 PCS
    3 USB接线 2 PCS
    4 安装光盘 1 PCS
    5 打印纸 2 PCS
    6 基准模块 2 PCS

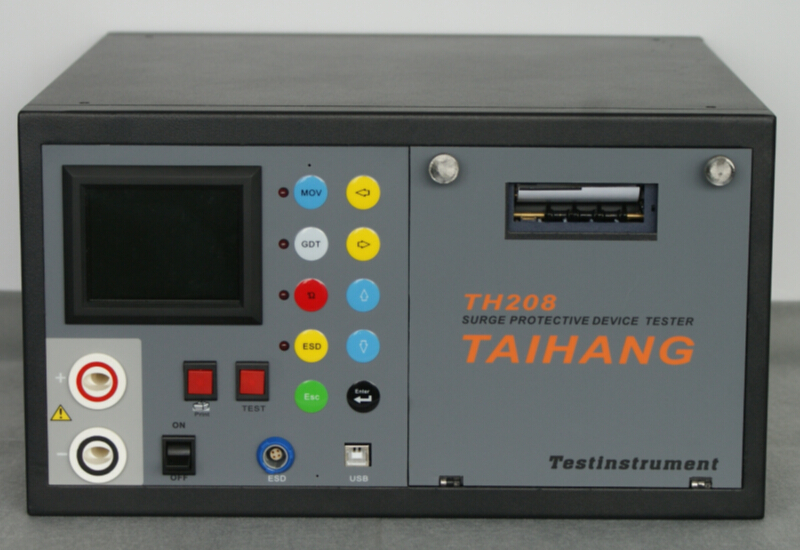

    产品说明



    1.GDT测试键
    2.MOV测试键
    3.GDT测试指示灯
    4.MOV测试指示灯
    5.Ω测试指示灯
    6.显示屏
    7.Ω测试键
    8.静电(ESD)测试指示灯
    9.高压输出端子负极
    10.电源开关
    11.高压输出端子正极
    12.打印键
    13.测试键
    14.静电(ESD)接口
    15.退出键
    16.静电(ESD)测试键
    17.USB接口
    18.确认键
    19.左移键
    20.右移键
    21.上移键
    22.下移键
    23.紧缩螺丝
    24.打印机出纸口
    25.打印机面板
    26.测试箱控制接口
    27.USB接口
    28.保险丝
    29.电源接口
    30.高压输出端子正极
    31.高压输出端子负极

    产品型号表


    产品型号
    产品项目 TH208C
    TH208D
    TH208E
    TH208F
    TH208G
    压敏电压 U 1mA





    漏电流 lres





    非线性指数 α





    漏电流稳定性





    启动电压:100V/s、1000V/s





    冲击电压 1Kv/μs





    静电
    需选配



    GPS定位





    不干胶标签打印





    绝缘电阻测试





    信号防雷器每线通断测试





    信号防雷器间线碰线测试





    信号防雷器插入电阻测试





    信号防雷器每线速率测试





    信号防雷器保护电压测试




    信号防雷器端口驻波比测试





    信号防雷器频带宽度测试





    信号防雷器输入阻抗测试





    信号防雷器插入损耗测试





    信号防雷器带内平坦度测试





    信号防雷器近端窜扰测试








    相关证书




    大恒智能防雷系统



    大恒 TH208 防雷器综合检测仪


    测试操作

    操作说明

    注意:

    1.确保被测试的防雷器以及断开电源。安装在电源线上的防雷需要断开熔断器或者微型断路器,才能进行测试。

    2.在测试前确保测试笔与被测试的防雷器可靠接触,并与其他非测试对象无接触。测试线接入高压输出口时,不能接触测试笔金属部分,防止触电。

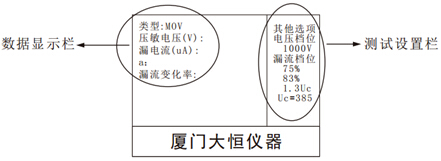

    显示屏说明


    测试操作步骤

    注意:在数据传输状态和测试状态时,按键无效。

    步骤1:将电源线插好,测试线插入高压输出端口,测试笔与被测试器件可靠接触。

    步骤2:开机,进入初始界面。

    步骤3. 测试和设置。

    例如:压敏电阻测试

    ① 按“MOV”键,“MOV ”键旁指示灯亮,进入MOV测试界面。

    ② 根据被测件设置电压档位,按上移键或下移键移动光标选择电压档位,按Enter键进入电压档位设置。

    (具体测试和设置请参见TH208产品说明书)


    日常维护

    打印纸更换

    打印时请调整打印纸始端对准打印窗口出口端,以防止打印纸错位。并定期检查机箱中的打印纸卷筒位置是否偏移,及时调整。


    打印头清洗

    按更换打印纸步骤打开打印机头后,取下清洗笔擦洗打印机热敏头,清洗完后将清洗笔插入笔套,将打印机头卡扣扣上,打印机推入机箱并关上打印机面板旋紧锁紧螺丝。


    上位机软件功能说明

    注意:
    1. 以上所有功能项都须连机操作。在连机操作时,请保持连接状态直到操作完成,否则将引起数据丢失。
    2. 卸载软件或重装系统时,注意备份数据。


    功能

    1 . 压敏电阻的压敏电压、漏电流、α值、漏流变化率测试;
    2 . 气放管的启动电压和冲击电压测试、TVS管钳位电压测试;
    3 . 绝缘电阻的阻值测试;
    4 . 测试数据读取和清除;
    5 . 时 间设置;

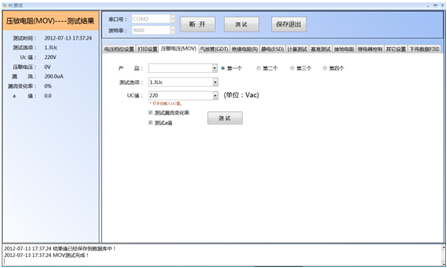

    压敏电压+漏电流测试结果



    大恒 TH208 防雷器综合检测仪


    仪器保修

        每台测试仪后面都有一个唯一的编码,当您购买测试仪后,一定要填好保修卡,传真至我公司,以便建立用户档案,享受今后的软件升级和3年保修。

        以下情况不享受保修

    1.被测防雷器没有断开电源情况下进行测试出现的损坏

    2.跌落损坏

    3.撞击损坏

    4.自行拆开仪器

    5.其他人为损坏


    注意事项

        特别注意:确保被检测的防雷器已经断开电源,安装在电源线上的防雷器需要断开熔断器或者微型断路器,才能进行测试。
