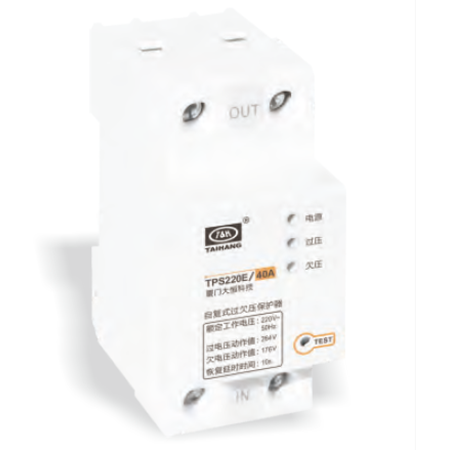

大恒 TPS220E 自恢复式过欠压保护器（单相）

	产品名称：	大恒 TPS220E 自恢复式过欠压保护器（单相）
	产品品牌：	大恒
	产品型号：	TPS 220E
	产品规格：	16A、25A、32A、40A、50A、63A
	产品颜色：	白色
	产品参数：	1.过压切断值：264±5VAC，过压恢复值：254±5VAC 2.欠压切断值：176±5VAC，欠压恢复值：186±5VAC
	产品优势：	1.抗干扰能力强，器件性能稳定； 2.带自检测按键，保证用电安全； 3.产品符合国家 JGJ242-2011标准 ； 4.瞬态或暂态过电压时，保护器不产生误动作；

大恒 TPS220E 自恢复式过欠压保护器（单相）







产品优势： 1、抗干扰能力强，器件性能稳定； 2.带自检测按键，保证用电安全； 3.产品符合国家 JGJ242-2011标准； 4.瞬态或暂态过电压时，保护器不产生误动作； 5.带有防雷功能； 6.导轨式简易安装；

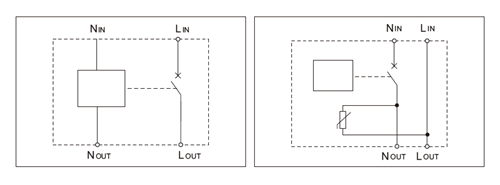

单相自恢复式过欠压保护器是我司依据国家 JGJ242-2011 标准，电源系统因缺相、三相不平衡、铁磁谐振、高压断线等故障引起的低压侧电压超出安全范围时，会造成正在使用的家用电器、办公自动化设备、照明等电子产品损坏。能实现电源过压、欠压的保护。根据多年防雷产品设计经验，经过一系列试验 ，成功开发自恢式电源过压、欠压保护器。	TPS220E、TPS220 电气图

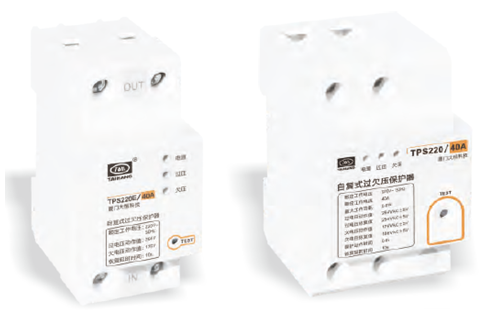

TPS220E、TPS220 产品技术参数




型号	TPS220E	TPS220
电气参数	技术数据	技术数据
工作电压	230VAC	230VAC
工作频率	50Hz/60Hz	50Hz/60Hz
额定工作电流	16A、25A、32A、40A、50A、63A	16、25A、32A、40A、50A、63A
******特续工作电压		320VAC
标称放电电流In（8/20us）		5kA
******放电电流Imax(8/20us)		10kA
电压保护水平Up		≤1.2kV
待机功耗	3.6W	1.4W
一般参数
过压动作切断值	264±5VAC	264±5VAC
过压恢复值	254±5VAC	254±5VAC
欠压动作切断值	176±5VAC	176±5VAC
欠压恢复值	186±5VAC	186±5VAC
保护动作时间	0.5s	0.5s
恢复延时时间	10±2s	10±2s

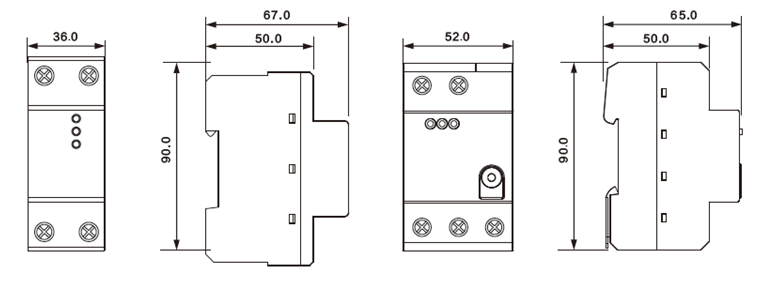

TPS220E、TPS220 产品尺寸

大恒 TPS220E 自恢复式过欠压保护器（单相）






    TPA220是根据JG16-2008《民用建筑电气设计规范》和JGJ242-2011《住宅建筑电气设计规范》的要求设计的过、欠压保护器，本产品适用于单相电路中的过压及欠压保护。




外形尺寸图









指示灯说明

a.电网电压出现欠电压，“欠压”灯亮，其他灯不亮；

b.电网电压出现过电压，“过压”灯亮，其他灯不亮；

c.电网电压正常，“电源”灯亮，其他灯不亮。




测试按键说明

    在电网正常情况下，产品处于正常输出状态，按下“Test”按钮0.5s以上，输出断开，若电网电压保持正常，松开“Test”按钮，延时10s后输出恢复。




安装接线图

大恒 TPS220E 自恢复式过欠压保护器（单相）




注意事项

1.本产品的安装必须由己取得相关证书的专业人员在遵守标准和安全规程的前提下进行安装；

2.安装接线：将分配电箱总过电流保护开关出现接入保护器入端，再从保护器输出端引线接到分配电箱各支路过流保护开关；

3.输入连接导线截面积应不小于技术参数表的规定，输出连接导线的截面积符合应JGJ242-2011的规定；

4.产品从购买日起36个自然月内，由于制造原因而发生损坏或不能正常工作，本公司给予更换同类产品；超过36个自然月，提供有限维修服务；

5.用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任。
