简易型光伏发电系统的防雷解决方案
[ 浏览点击:1803 ] [ 发布时间:2016-03-04 09:36:21 ] 字体:[ ] [ 返回 ]


厦门大恒科技—简易型光伏发电系统的防雷解决方案


    简易型光伏发电系统以其供电稳定可靠、安装方便、操作维护简单等特点,已得到越来越广泛的应用,简易型光伏发电系统通常多用于城市独立的路灯照明系统、户外灯箱广告牌、景区设施供电、高速公路牌指示系统、野外视频监控系统以及其他独立应用的设备等。

   简易型光伏发电系统,通常都是以独立的光伏发电系统来运行的并且通常建在远离电网的偏远地区或作为野外移动式便携电源,极易受雷击,造成设备损坏和停电故障,甚至威胁人身安全,因此对独立简易型太阳能光伏发电系统采取防雷保护措施是十分必要的。


   简易型光伏发电系统的防雷设计依据:

    雷电风险评估:IEC 62305-2 太阳能光伏发电系统雷击风险评估

    防雷设计依据:GB50057-2010《建筑物防雷设计规范》

                  GB50343-2004《建筑物电子信息系统防雷设计规范》


   简易型光伏发电系统的防雷措施:


    对于这种独立型简易光伏发电系统的防雷可以做如下处理:

    1、在设备的外部做简易避雷装置,以保护太阳能电池板及用电设备不被直接雷击击中;

        大多数光伏路灯照明系统在直击雷的防护上多采用路灯杆体作为接闪和泄流装置,也可选用大恒TP450型避雷针;

    2、对设备与太阳能电池板之间的供电线路,必须加装专业的避雷器,型号根据直流负载的工作电压选择;

        可选用大恒VD10D/32/2P 24VDC浪涌保护器、VD10D/85/2P 48VDC浪涌保护器;

    3、避雷装置的引下线以及避雷器的接地线都必须良好的接地,以达到快速泄流的目的。

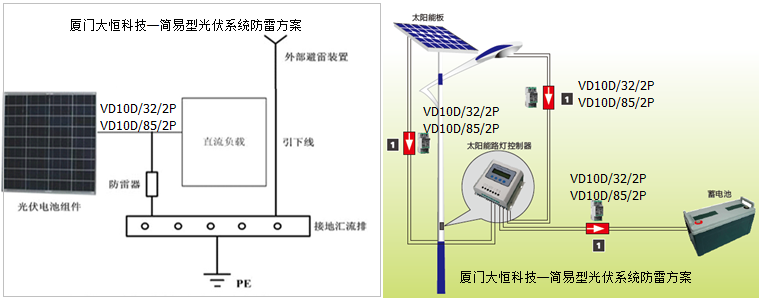

厦门大恒科技——独立型简易光伏发电系统的防雷解决方案示意图


   大恒光伏专用浪涌保护器:



    产品名称 大恒直流浪涌保护器
  型号 特点
  VD10D/32/2P 采用高能容量器件,
插拔式结构设计带
有热敏控制过热危
险脱扣机构,低压
直流专用
  VD10D/85/2P


    大恒电源系列浪涌保护器


    大恒电源系列电涌保护器,符合SPD国家标准GB18802.1-2011要求规范,SPD保护符合IEC标准规范 EN 61643-11,SPD安装类别符合IEC标准规范 EN 61643-1,保护级别符合DIN VDE 0675-6。大恒电源系列电涌保护器,应用于电源供电系统的第一级电源电涌保护、第二级电源电涌保护、第三级电源电涌保护。使用时并联在电源线路上,它利用其自身当两端电压高于规定电压后通过的电流呈指数规律增长的伏安特性,能够有效的将窜入电力传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,达到将强大的雷电流泄流入地、抑制浪涌、泄流和限幅作用,从而保护被保护的设备或系统不受冲击而损坏。

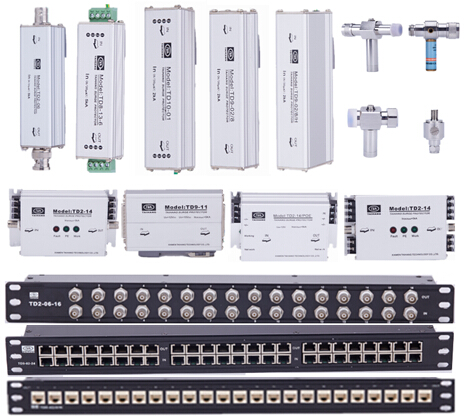

    大恒信号系列浪涌保护器


    大恒天馈系列浪涌保护器


    大恒信号系列电涌保护器,依据IEC和GB通信防雷器标准,采用标准接口设计。大恒信号系列防雷器具有通流容量大、反应速度快,插入损耗小,不影响正常信号传输,结构简单、安装方便,无需特殊维护等特点,是各类终端设备的理想防雷保护设备。
    大恒信号系列电涌保护器,主要包括视频监控电涌保护器(BNC视频监控系统防雷器、二合一视频防雷器、三合一视频防雷器、机架式视频防雷器)、音频信号电涌保护器(RJ11电话线防雷器、机架式音频防雷器)、网络信号电涌保护器(RJ45系列网络信号防雷器、机架柜网络信号防雷器)、过程控制信号电涌保护器、串口信号电涌保护器(RS232-DB9)、并口信号电涌保护器(DB25)、DCS系统防雷保护器等。
