大恒 TD8-13 控制线信号浪涌保护器

	产品名称：	TD8-13 控制线信号浪涌保护器
	产品品牌：	大恒
	产品型号：	TD8-13
	产品规格：	5V/12V/24V/36V
	产品颜色：	灰色
	产品参数：	1.浪涌通流容量（8/20μs）：In：5kA Imax：10kA 2.******传输速率：2Mbit/s
	产品优势：	1.通流容量大，反应速度快； 2.插入损耗小，能确保信号正常传输；

大恒 TD8-13 控制线信号浪涌保护器




产品特点

● 通流容量大，反应速度快；

● 插入损耗小，能确保信号正常传输；

● 结构简单、安装方便，无需特殊维护；

● 传输速率高，反应速度快，响应时间短；




产品用途

    TD8-13控制线信号级保护器采用等电位连接设计，串联连接在系统进线与被保护的设备之间，当受到浪涌冲击时，浪涌电流通过保护器浪涌支路泄放到大地，保护器将输出电压限制在设备安全允许的数值内，浪涌保护器经受浪涌冲击放电后能回到初始状态。无需特别保护。




适用范围

    TD8-13控制线信号级浪涌保护器适用于工业控制互联网络RS422、自动控制和仪表线路、数据线以及电话设备、传真机等设备保护，还可以用于电流环中的传感器，二次仪表的保护，能抑制来自信号线上的感应雷电波，保护系统设备免遭感应雷击。




主要参数

规格型号	TD8-13-6	TD8-13-12	TD8-13-24	TD8-13-36
额定工作电压Ue	5VDC	12VDC	24VDC	36VDC
******持续工作电压Uc	6VDC	18VDC	32VDC	42VDC
In时的电压保护水平Up（8/20μs）	线对线≤17V	线对线≤26V	线对线≤47V	线对线≤55V
	线对地≤250V	线对地≤250V	线对地≤47V	线对地≤55V
冲击放电电压Up（1KV/μs）	线对线≤20V	线对线≤35V	线对线≤55V	线对线≤60V
	线对地≤700V	线对地≤700V	线对地≤55V	线对地≤60V
额定负载电流IL	500mA	500mA	2A	2A
浪涌通流容量（8/20μs）	In：5kA  Imax：10kA
插入损耗	≤0.5dB
响应时间	＜1ns
接口方式	螺丝接线端子1/2,3/4
接线螺丝/扭矩	M2机牙一字/0.2N·m
压线线径范围	0.15~1.25mm²
产品地线规格/安装位置	1mm²×280mm黄绿相间多股铜芯线/输入端
产品地线线鼻子	内径Φ6  外径Φ12
******传输速率	2Mbit/s
工作温度范围	-25~80 ℃
工作相对湿度（室温下）	≤95%
工作海拔高度	≤3000m
外壳材料	外光/硬质铝合金 端盖/冷轧板镀镍 卡轨附件/PA66 UL94V-0
安装轨道	35mm DIN rail EN 60715




选型订货

型号	用途	订货号	安装方式
TD8-13-6/A	RS485总线等	4050080007	无卡轨
TD8-13-6/B	RS485总线等	4050080001	卡轨
TD8-13-12/A	1-10V	4050081303	无卡轨
TD8-13-12/B	1-10V	4050080002	卡轨
TD8-13-24/A	4-20mA	4050081305	无卡轨
TD8-13-24/B	4-20mA	4050080006	卡轨
TD8-13-36/A	消防系统	4050081307	无卡轨
TD8-13-36/B	消防系统	4050080005	卡轨

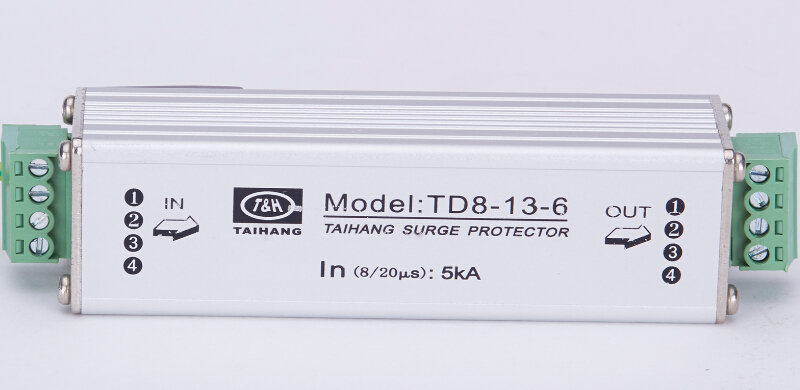

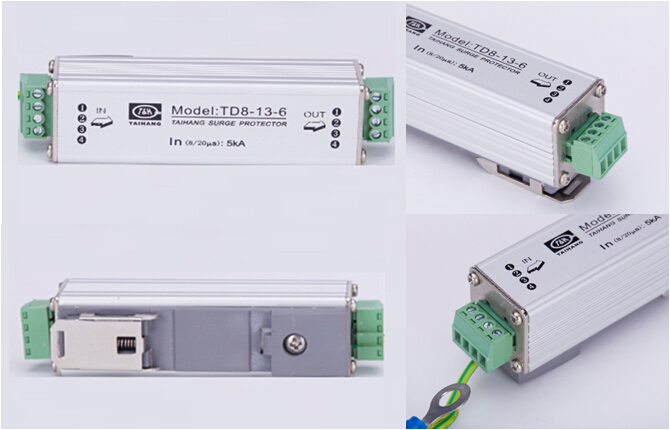

产品图






产品证书






信号浪涌保护器含义型号






大恒其他相关产品



大恒 TD8-13 控制线信号浪涌保护器

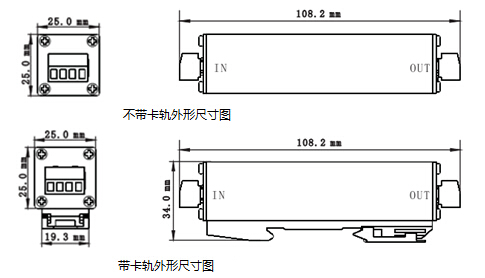

外形尺寸图

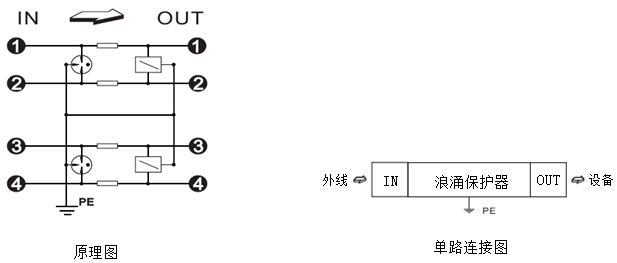

原理工作图和接线示意图






    TD8-13型浪涌保护器采用等电位连接器设计，连接在系统进线与被保护的设备之间，连线尽量①②成对使用，③④成对使用，如图所示。当受到浪涌冲击时，浪涌电流通过浪涌保护器浪涌支路泄放到大地，浪涌保护器的输出电压限制在安全允许的数值内。




使用和维护

1.浪涌保护器的外壳上有输入（IN），输出（OUT）标记，输出端与被保护设备连接，切勿接反。否则，会损坏浪涌保护器，对设备无法进行有效保护；

2.用户不可随意拆卸浪涌保护器部位的紧固件，以免影响产品正常工作；

3.将浪涌保护器接于系统后，若发现系统工作不正常，取下浪涌保护器后工作正常，可能浪涌保护器选择有问题，应予以更换。

大恒 TD8-13 控制线信号浪涌保护器




常见问题

1.安装接线：将系统进线接入输出端，再从保护器输出端引线接到被保护设备；

2.接地线用于不小于2.5mm²的多股铜芯线，连接线应尽量的短、直、粗，接地电阻应＜4Ω；

3.本产品能经受多次浪涌冲击，如出现线路开路，一般为过流保护，需检修或更换；

4.产品从购买日起36个自然月内，由于制造原因而发生损坏的或不能正常工作的，本公司将给予更换同类产品；超过36个自然月，提供有限维修服务；

5.用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任。
