大恒 TD2-14 视频信号浪涌保护器（二合一、三合一）

	产品名称：	TD2-14 视频信号浪涌保护器（二合一、三合一）
	产品品牌：	大恒
	产品型号：	TD2-14
	产品规格：	3-12 / 3-24 / 3-220 / 2-12 / 2-24 / 2-220
	产品颜色：	银灰色
	产品参数：	1.浪涌通流容量（8/20μs）：In：5kA Imax：10kA 2.外壳防护等级：IP20
	产品优势：	1.通流容量大，反应速度快； 2.插入损耗小，能确保信号正常传输；

大恒 TD2-14  视频信号浪涌保护器（二合一、三合一）




产品特点

● 通流容量大，反应速度快；

● 插入损耗小，能确保信号正常传输；

● 结构简单、安装方便，无需特殊维护；

● 传输速率高，反应速度快，响应时间短；




产品用途

    TD2-14视频信号浪涌保护器采用等电位连接设计，连接在系统进线与被保护的设备之间，当受到浪涌冲击时，雷电流通过保护器泄放到大地，保护器的输出电压限制在设备安全允许的数值内。浪涌保护器冲击放电后能回到初始状态，无需特别维护。




适用范围

    TD2-14视频信号级浪涌保护器依据IEC通信防雷器标准设计，采用电源、视频、控制二合一或三合一组合接口形式，可用于视频数据和音频系统的浪涌保护，具有通流容量大，反应速度快的特点，能有效确保信号的正常传输。




主要参数

保护参数类别	电源保护参数			视/音频保护参数	云台控制保护参数
额定工作电压UN	220VAC	24VAC	12VDC	5V	5V
******持续工作电压Uc	320VAC	30VAC	15VDC	6V	6V
浪涌通流容量（8/20μs）	In：5kA  Imax：10kA
电压保护水平Up（8/20μs）	1000V	线对线≤55V 线对地≤600V	线对线≤35V 线对地≤600V	线对线≤20V 线对地≤600V	线对线≤26V 线对地≤600V
响应时间	＜25ns	＜1ns	＜1ns	＜1ns	＜1ns
接口类型	螺丝压线			BNC	螺丝压线
额定工作电流IN	5A
回路阻抗	≤0.05Ω
插入损耗				≤0.5dB
******传输速率				2Mbit/s
外壳防护等级	IP20
工作温度范围	-40~70 ℃
工作相对湿度（室温下）	≤95%
工作海拔高度	≤3000m




选型订货

型号	用途	订货号	安装方式
TD2-14/3-12	三合一视频监控	4050020013	螺丝固定
TD2-14/3-24	三合一视频监控	4050020005	螺丝固定
TD2-14/3-220	三合一视频监控	4050020004	螺丝固定
TD2-14/2-12	二合一视频监控	4050020011	螺丝固定
TD2-14/2-24	二合一视频监控	4050020012	螺丝固定
TD2-14/2-220	二合一视频监控	4050021507	螺丝固定

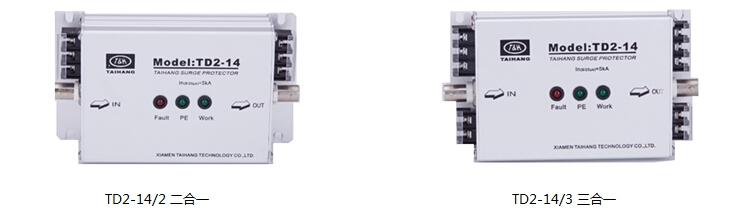

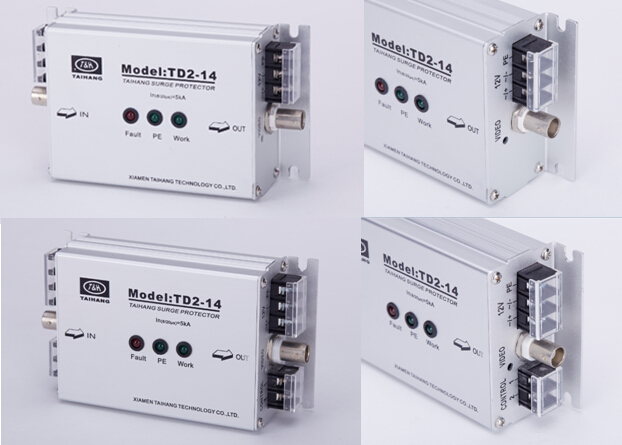

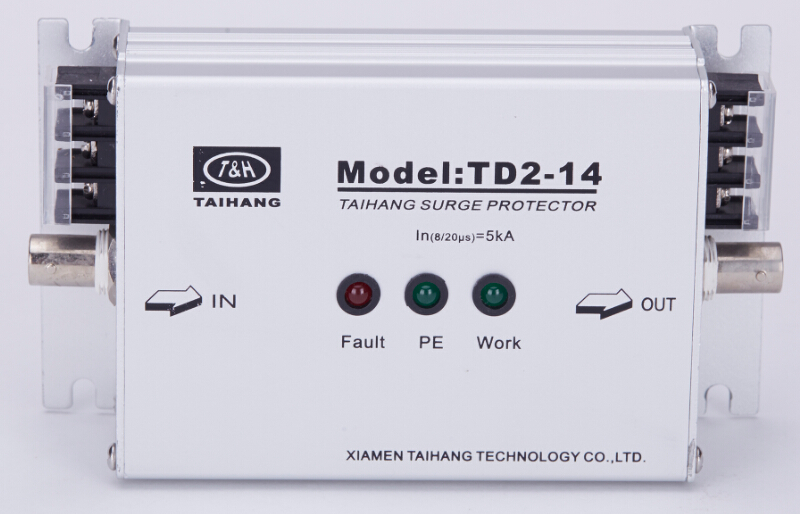

产品图









相关证书













信号浪涌保护器含义型号






大恒其他相关产品



大恒 TD2-14  视频信号浪涌保护器（二合一、三合一）

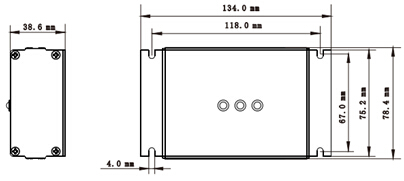

外形尺寸图






原理工作图






接线示意图






使用和维护

1.浪涌保护器的外壳上有输入（IN），输出（OUT）标记，输出端与被保护设备连接，切勿接反。否则，会损坏浪涌保护器，对设备无法进行有效保护；

2.用户不可随意拆卸浪涌保护器部位的紧固件，以免影响产品正常工作；

3.将浪涌保护器接于系统后，若发现系统工作不正常，取下浪涌保护器后工作正常，可能浪涌保护器选择有问题，应予以更换。

大恒 TD2-14  视频信号浪涌保护器（二合一或三合一）




常见问题

1.安装接线：将系统进线接入输出端，再从保护器输出端引线接到被保护设备；

2.接地线用于不小于2.5mm²的多股铜芯线，连接线应尽量的短、直、粗，接地电阻应＜4Ω；

3.本产品能经受多次浪涌冲击，如出现线路开路，一般为过流保护，需检修或更换；

4.产品从购买日起36个自然月内，由于制造原因而发生损坏的或不能正常工作的，本公司将给予更换同类产品；超过36个自然月，提供有限维修服务；

5.用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任。
