大恒 TAD-04-99 防雷计数器 电源SPD配件

	产品名称：	TAD-04-99 防雷计数器 电源SPD配件
	产品品牌：	大恒
	产品型号：	TAD-04-99
	产品规格：	TAD-04-99
	产品颜色：	灰色
	产品参数：	1.额定工作电压UN：85~265VAC 2.最大计数：99（计数满后重新上电清零）
	产品优势：	1、具有记忆存储功能； 2、实时性强，反应速度快；

大恒 TAD-04-99 防雷计数器 电源SPD配件




产品特点

    TAD-04-99型防雷计数器是我司开发的脉冲计数器，计数器运用单片机对雷击脉冲电流次数进行计数和储存。


● 具有记忆存储功能；

● 操作简单，安装方便；

● 实时性强，反应速度快；

● 可重复使用，无需更换；

● 计数准确，计数电流小，范围大；

● 特别筛选的器件参数，适合电网品质差的电源环境；




主要参数

规格型号	TAD-04-99
额定工作电压UN	85~265VAC
最大计数	99（计数满后重新上电清零）
配套传感器	ZCT-24-01
计数阀值电流	1KA
计数间隔	1s
接口方式	螺丝压线
外壳防护等级	IP20
外壳材料	PBT/PC  UL 94V-0
工作温度范围	-25℃~80℃
工作相对湿度（室温下）	95%
外形尺寸	102.7×71.0×35.6mm




相关证书







大恒其他相关产品

大恒 TAD-04-99 防雷计数器 电源SPD配件

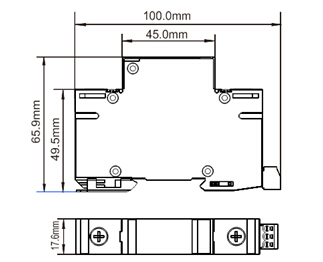

安装尺寸图

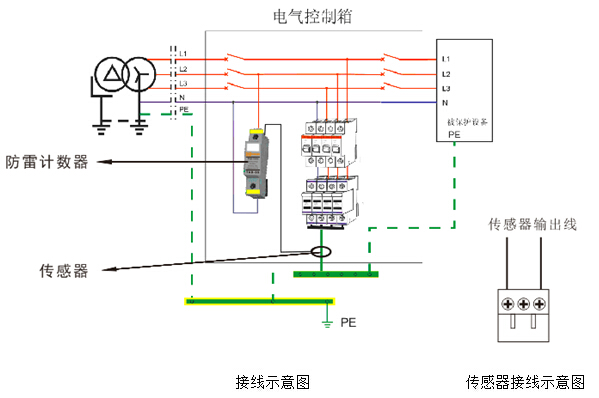

接线示意图

大恒 TAD-04-99 防雷计数器电源SPD配件




注意事项

1、计数达到“99”后，可切断计数器电源等待30s后重新上电清零，清零后计数指示“00”。

2、防雷计数器无须特别维护，只需定期检查其连接是否有松动，计数指示是否正常。

3、请在断开电源的情况下安装，以免发生意外。安装完毕后检查接线是否正确，工作是否正常。

4、本产品一般安装在电气控制箱内，将系统进线及传感器分别接入防雷计数器，传感器感应环套入接地PE。

5、接地线用不小于2.5mm²的多股铜芯线，连接线应尽量的短、直、粗、接地电阻应＜4Ω；电源接线导线用不小于0.75mm²的多股线。

6、用户私自拆开产品或不合理使用引起的质量问题由用户自行承担全部责任。

7、产品从购买日起36个自然月内，由于制造原因而发生损坏或不能正常工作，本公司给予更换同类产品；超过36个自然月，提供有限维修服务。
